Peralatan latihan kereta
Jurulatih Sistem Elektrik Kenderaan ZC - QCD16C PENGENALAN PENGENALAN Platform Latihan Peralatan Elektrik Seluruh kenderaan berdasarkan peralatan elektrik kenderaan sebenar, menunjukkan sepenuhnya komposisi dan proses kerja pelbagai sistem elektrik automotif seperti enjin ...
Hantar pertanyaan
pengenalan produk

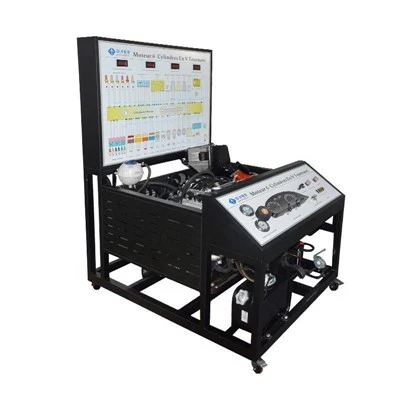

Jurulatih Sistem Elektrik Kenderaan
Zc - qcd16c
Pengenalan Produk
Platform Latihan Peralatan Elektrik keseluruhan kenderaan didasarkan pada elektrik kenderaan sebenar
peralatan, menunjukkan sepenuhnya komposisi dan proses kerja pelbagai automotif
Sistem elektrik seperti enjin anti - sistem kecurian, sistem instrumen, sistem pencahayaan, pengelap
sistem, sistem tanduk, sistem pencucuhan, sistem tingkap elektrik, kunci pintu elektrik, sistem audio,
sistem permulaan dan sistem pengecasan.
Ia sesuai untuk keperluan pengajaran sekolah untuk teori elektrik dan latihan penyelenggaraan kenderaan.
Ciri -ciri
Ciri -ciri:
Sistem ini mestilah nyata dan beroperasi.
Ia mesti menggambarkan struktur sistem elektrik.
Selepas kuasa -, suis dan butang mesti mengendalikan meter, lampu, wiper, tanduk, pencucuhan, elektrik
Tingkap, kunci pintu, bunyi, permulaan, dan sistem pengecasan.
Panel latihan mesti dibuat daripada aluminium - plastik, minimum 4 mm tebal.
Panel mestilah kakisan, kesan, kebakaran, kelembapan, dan tahan pencemaran.
Permukaan mestilah primer - disembur dan dirawat dengan kraf khas.
Rajah rajah litar dan kerja mestilah varnis - disalut untuk mengelakkan pudar.
Pelatih mesti dapat belajar dan menganalisis sistem kawalan menggunakan rajah dan komponen sebenar.
Panel mesti mempunyai terminal pengesanan untuk mengukur rintangan, voltan, arus, dan kekerapan.
Panel mesti memasukkan soket diagnosis untuk berhubung dengan decoder, membaca/jelas kod kesalahan, dan baca
Data ECU.
Bingkai asas mesti diperbuat daripada keluli dan cat - bersalut.
Sendiri - Roda pengekalan mesti dipasang untuk mobiliti.
Sistem ini mestilah termasuk penetapan kesalahan dan fungsi penilaian pintar. Spesifikasi Teknikal
Dimensi: 2400 × 700 × 1900mm (panjang × lebar × ketinggian)
Bekalan Kuasa Memandu: Tiga - Fasa AC, 380V ± 10%, 50Hz, menyokong
empat - wayar atau lima - sambungan wayar
Voltan Kerja: DC 12V
Suhu kerja: -40 darjah -+50 darjah
Jenis Motor: Tiga
Fasa tidak segerak
motor
Voltan: AC 220V
Kuasa: 2.2kW
Kelajuan: 1420R/min
Panel dengan terminal pengesanan dan palam sambungan - 1 PCS
Unit Kawalan Jurutera (ECU) - 1 PCS
Soket diagnosis - 1 pcs
Suis pencucuhan - 1 pcs
Set lengkap meter - 1 pcs
Suis kumpulan - 1 pcs
Headlights Assembly (depan, kiri, kanan) - 1 PCS
Lampu kabus (kiri & kanan) - 1 PCS
Hidupkan lampu isyarat (kiri & kanan) - 1 PCS
Hidupkan lampu sisi isyarat (kiri & kanan) - 1 PCS
Kombinasi lampu belakang (kiri & kanan) - 1 PCS
Nombor - Plate Light - 1 PCS
Membaca cahaya - 1 pcs
Suis untuk lampu, lampu kabus, lampu brek, belakang - cahaya, lampu kawalan pintu - 1 pcs setiap
Abah -abah, relay kilat, pemasangan pengelap, penyapu penyapu, pam mesin basuh, penyembur - 1 PCS
Horn, Horn Relay, X Contactor Relay, Relay Light Fog, Kotak Relay Pusat, Simulator Isyarat Meter -
1 pcs
Pemasangan starter - 1 pcs
Pemasangan penjana - 1 pcs
Tiga - fasa asynchronous Motor - 1 PCS
Bukan - Pengagihan Pengumpulan Sistem Pencucuhan: Termasuk Sensor Kedudukan Crankshaft, Perhimpunan Igniter,
Palam Spark - 1 PCS
Sensor kedudukan engkol dan roda isyarat - 1 PCS
Akumulator: 46B24SR, 12V, 45AH, 550 CCA - 1 PCS
Suis kuasa induk: 50a - 1 p cs
Model Demo Seksyen Enjin Petrol
Zc - QCA10A
Ciri -ciri
Model ini mengamalkan bahagian silang - dari enjin petrol yang dikawal secara elektronik - untuk menunjukkan dalaman
dan bahagian luaran enjin.
Komponen enjin yang berbeza dicat dalam warna yang berbeza.
Enjin yang didorong pada kelajuan perlahan oleh motor pengurangan gear - tunggal.
Model ini menunjukkan proses kerja komponen enjin.
Rak bergerak yang diperbuat daripada keluli kekuatan tinggi -.
Rak permukaan cat - bersalut.
Sendiri - Roda pengekalan yang disediakan untuk membolehkan pergerakan mudah.
Bingkai yang diperbuat daripada bahan tahan lama.
Komponen -komponen yang jelas dapat dilihat untuk tujuan kajian dan demonstrasi.
Reka bentuk ini membolehkan operasi yang selamat dan mudah.
Struktur padat dan stabil.
Model ini mudah dipasang dan diselenggarakan.
Direka untuk pelajar memahami pencucuhan percikan, operasi karburetor, kawalan pendikit, dan enjin
kitaran.
Spesifikasi Teknikal
Dimensi: 800 mm (l) × 600 mm (w) × 1200 mm (H).
Bekalan kuasa memandu: tunggal - Fasa AC 220V ± 10%, 50Hz untuk motor elektrik.
Jenis Motor: Single - Fasa Gear Reduction Sense Motor.
Suhu operasi: -40 darjah ke +50 darjah.
Perhimpunan enjin petrol termasuk.
Single - Motor pengurangan gear fasa termasuk.
Suis perlindungan kebocoran termasuk.
Rangka kerja bergerak termasuk
Model Demo Seksyen Enjin Diesel
Zc - qca11b
Ciri -ciri
Model ini mesti mengadopsi bahagian silang - enjin diesel untuk menunjukkan struktur dalaman dan luaran.
Komponen yang berbeza pada bingkai mesti dicat dalam warna yang berbeza.
Enjin diesel mesti dipandu perlahan -lahan oleh motor pengurangan gear - tunggal untuk menunjukkan
proses kerja komponen.
Rak bergerak mesti dibuat dari keluli kekuatan - tinggi.
Permukaan rak mesti cat - bersalut.
Sendiri - Roda pengekalan mesti dipasang untuk mobiliti dan kemudahan.
Direka untuk pelajar mempelajari operasi mampatan yang tinggi, sistem suntikan bahan api, kitaran diesel, dan
Ciri -ciri tork.
Spesifikasi Teknikal
Dimensi: 800 mm (l) × 600 mm (w) × 1200 mm (H).
Bekalan Kuasa Memandu: Single - Fasa AC 220V ± 10%, 50Hz.
Jenis Motor: Single - Fasa Gear Reduction Sense Motor.
Suhu operasi: -40 darjah ke +50 darjah.
Perhimpunan enjin diesel biasa termasuk
Tunggal - Motor pengurangan gear fasa termasuk
Suis perlindungan kebocoran termasuk
Rangka kerja bergerak
